Come progettare e installare in modo efficiente il sistema di montaggio foto fotovoltaico: una guida completa

Tipi principali di tetto Pv sisteMa di montaggio

IL sistema di montaggio del tetto fotovoltaico è un componente chiave del sistema di generazione di energia fotovoltaica e intraprende l'importante compito di fissare saldamente i moduli fotovoltaici sul tetto. Con lo sviluppo della tecnologia fotovoltaica e l'aumento della domanda, i tipi di sistemi di supporto fotovoltaico del tetto stanno diventando sempre più diversi. Quando si sceglie un sistema di supporto fotovoltaico adatto, è necessario prendere in considerazione la struttura, il materiale, il numero di pannelli fotovoltaici e i fattori ambientali del tetto. Di seguito sono riportati diversi tipi principali di sistemi di montaggio fotovoltaico del tetto.

1. Sistema di supporto fisso

Il sistema di supporto fisso è il tipo più comune di supporto fotovoltaico del tetto. La sua caratteristica è che una volta installato il supporto, l'angolo non verrà regolato nel tempo. Il sistema di supporto fisso è generalmente adatto a tetti che non sono bloccati e hanno una luce solare diretta sufficiente. Il sistema ha una struttura semplice, a basso costo ed è facile da installare, adatto alla maggior parte degli edifici residenziali e commerciali.

Il vantaggio del sistema di supporto fisso è il suo rapporto costo-efficacia, che può fornire agli utenti prestazioni di generazione di energia stabili. Poiché non è richiesto alcun meccanismo di movimento, la manutenzione è semplice e l'affidabilità è elevata. Il supporto fisso di solito forma un angolo con la superficie del tetto con un angolo ridotto, che può assorbire efficacemente la luce solare e garantire un'elevata efficienza di generazione di energia. Per le aree con buone condizioni di illuminazione e vento basso, il sistema di supporto fisso è una scelta economica ed efficiente.

2. Sistema di staffa regolabile

Rispetto al sistema di staffa fissa, il sistema di staffa regolabile ha una maggiore flessibilità. La sua caratteristica principale è che l'angolo di inclinazione dei moduli fotovoltaici può essere regolato in base a cambiamenti stagionali o angoli di sole diversi. Questo tipo di sistema di staffa è generalmente adatto per i tetti con condizioni di illuminazione complesse e la necessità di ottimizzare l'efficienza della generazione di energia.

Il sistema di staffa regolabile può essere diviso in due tipi: regolazione manuale e regolazione automatica. Il tipo di regolazione manuale richiede all'utente di regolare manualmente l'angolo della staffa in base ai cambiamenti stagionali e meteorologici; Mentre il tipo di regolazione automatico regola automaticamente l'angolo tramite un dispositivo meccanico per massimizzare l'efficienza di generazione di energia. Il vantaggio di parentesi regolabili è che possono massimizzare le prestazioni di generazione di energia dei moduli fotovoltaici in base alle condizioni effettive, in particolare adatte alle aree in cui gli angoli devono essere ottimizzati. Tuttavia, il costo di installazione del sistema di regolazione automatica è elevato e può richiedere una maggiore manutenzione e gestione.

3. Sistema di staffa leggera

I sistemi di staffa leggera di solito utilizzano materiali in metallo o plastica leggeri e sono adatti per strutture del tetto leggero o tetti relativamente deboli. Questo sistema di staffa è particolarmente adatto per edifici con bassa capacità strutturale di carico. Usando staffe leggere, l'onere sul tetto può essere effettivamente ridotto e la pressione sul tetto causata da parentesi in sovrappeso può essere evitata.

I vantaggi di questo sistema sono un'installazione rapida, a basso costo ed è molto adatto per un successivo rinnovamento o espansione. Lo svantaggio dei sistemi di montaggio leggeri è che potrebbero non essere stabili come i sistemi di montaggio per impieghi pesanti, quindi è necessario tenere una considerazione speciale a fattori ambientali come carichi di vento, pioggia e neve. I sistemi di montaggio leggero sono la scelta ideale per gli edifici con tetti chiari o strutture complesse.

4. Sistema di montaggio galleggiante

Il sistema di montaggio galleggiante è un tipo speciale di sistema di montaggio, che di solito viene utilizzato per tetti piatti o tetti piatti. A differenza dei tradizionali sistemi di montaggio, i sistemi di montaggio galleggiante non fissano direttamente i moduli fotovoltaici sul tetto attraverso metodi di fissaggio tradizionali, ma stabilizzano il montaggio sul tetto aggiungendo peso o premendo peso e di solito non richiedono perforazione del tetto.

Il vantaggio del sistema di montaggio galleggiante è che non danneggia l'integrità del tetto, che è particolarmente adatto per edifici che non vogliono apportare importanti modifiche alla struttura del tetto. Inoltre, il sistema di montaggio galleggiante è altamente adattabile e può rispondere in modo flessibile alle diverse caratteristiche della superficie del tetto, in particolare per edifici a noleggio o edifici che non hanno modifiche a lungo termine. Tuttavia, poiché i sistemi di montaggio galleggiante non hanno fissaggi, è necessario prestare particolare attenzione ai problemi di carico del vento durante l'installazione in aree con venti forti.

5. Sistema di staffa del tipo

Il sistema di staffa del tipo track trasporta principalmente più moduli fotovoltaici attraverso una lunga pista. Questo sistema può spostare i pannelli fotovoltaici sulla traccia per la regolazione e l'ottimizzazione dell'angolo. Il sistema di staffa del tipo di binario è adatto per edifici con ampio spazio sul tetto e deve regolare l'angolo dei pannelli fotovoltaici. Il design della staffa del tipo di binario consente ai pannelli fotovoltaici di scivolare in orizzontale, regolando così la direzione e l'angolo dei componenti, migliorando ulteriormente l'efficienza complessiva della generazione di energia del sistema.

Il vantaggio della staffa di tipo tracce è che può ottenere una regolazione dei componenti più flessibile per adattarsi alla struttura e alle condizioni ambientali dei tetti diversi. Tuttavia, l'installazione e la manutenzione della staffa del tipo di binario sono relativamente complicate e costose. Pertanto, questo tipo di sistema è più adatto per progetti commerciali o industriali su larga scala e non è adatto per installazioni fotovoltaiche su piccola scala.

6. Sistema di staffa pieghevole

Il sistema di staffa pieghevole è un sistema di parentesi innovativo che può essere piegato o spiegato in base alle esigenze. La staffa pieghevole non solo risparmia spazio, ma può anche essere regolata in base alle condizioni effettive per adattarsi a diversi angoli di luce. È generalmente adatto a luoghi in cui l'angolo deve essere regolato in base alle diverse stagioni, in particolare per le aree con grandi differenze di luce in inverno o in estate.

Il più grande vantaggio del sistema di staffa pieghevole è la sua flessibilità, che può efficacemente regolare l'angolo del pannello fotovoltaico in diversi periodi di tempo per adattarsi a diverse condizioni di sole. Grazie al suo design pieghevole, la staffa pieghevole ha un buon utilizzo dello spazio ed è adatta per l'installazione del tetto con spazio limitato. Lo svantaggio è che richiede determinate operazioni manuali durante l'installazione e la regolazione, che è meno conveniente del sistema di regolazione automatica.

7. Sistema di staffa fotovoltaica ad alta densità

Il sistema di staffa fotovoltaica ad alta densità è un sistema fotovoltaico sul tetto adatto a una domanda elevata di potenza. Ottimizza il layout della staffa, riduce lo spazio tra i moduli fotovoltaici e utilizza lo spazio del tetto. Il sistema è adatto per applicazioni commerciali e industriali che richiedono una generazione di energia efficiente.

Il vantaggio delle parentesi ad alta densità è che usano lo spazio in modo efficiente, sono adatti per situazioni in cui l'area del tetto è limitata e può aumentare la capacità di generazione di energia per unità di area. Tuttavia, a causa del layout stretto, è richiesta maggiore attenzione durante la manutenzione, in particolare nella pulizia e nell'ispezione, e potrebbero esserci alcune difficoltà operative.

Come giudicare se il tetto è adatto per l'installazione di Sistema di montaggio fotovoltaico

Con l'aumentare della domanda globale di energia rinnovabile, i sistemi di generazione di energia fotovoltaica sul tetto sono diventati gradualmente un modo importante per le case e le aziende di utilizzare l'energia solare. Prima di installare un sistema di montaggio fotovoltaico, è un passo cruciale per giudicare se il tetto è adatto per l'installazione di un sistema di montaggio fotovoltaico. Diversi tipi di tetti differiscono in termini di capacità di carico, stabilità strutturale, angoli e spazio, quindi è richiesta una valutazione dettagliata.

1. Struttura del tetto e capacità di carico

Prima di tutto, la struttura e la capacità di carico del tetto sono i fattori più elementari per determinare se è adatto per l'installazione di un sistema di montaggio fotovoltaico. Il sistema di supporto fotovoltaico stesso ha un certo peso, specialmente quando si installa più moduli fotovoltaici, il tetto deve avere una capacità di portamento del carico sufficiente per supportare il peso del supporto e dei moduli fotovoltaici. In generale, il tipo strutturale del tetto determina la sua capacità di carico.

Le strutture comuni del tetto includono tetti di legno, tetti di cemento, tetti di metallo e tetti di piastrelle. La capacità di carico di diversi materiali e strutture del tetto varia notevolmente, quindi prima di installare un sistema di supporto fotovoltaico, la capacità di carico del tetto deve essere valutata in dettaglio. Per tetti di legno o tetti di piastrelle, se la capacità di portamento del carico è insufficiente, può essere richiesto un rinforzo prima dell'installazione. Per i tetti in cemento, la capacità di portamento del carico è generalmente forte, ma è anche necessario verificare se ci sono crepe o altri danni sulla superficie del tetto.

Inoltre, è necessario prendere in considerazione la durata del design e la durata del tetto. Se il tetto è vicino alla fine della sua durata di servizio, potrebbe essere necessario sostituire o riparare, altrimenti il ​​problema dell'invecchiamento del tetto può causare l'instabilità del sistema di staffa dopo l'installazione del sistema di staffa fotovoltaica.

2. Il pendio e l'angolo del tetto

La pendenza e l'angolo del tetto sono cruciali per l'installazione di staffe fotovoltaiche. Il design del sistema di staffa fotovoltaica di solito regola l'angolo di inclinazione del modulo fotovoltaico in base alla pendenza e all'angolo del tetto per garantire che il modulo possa ricevere la luce solare nella massima misura. Maggiore è la pendenza del tetto, più diversi è la gamma di regolazione e i metodi di installazione del sistema di staffa.

In generale, l'angolo di installazione ottimale del sistema fotovoltaico è generalmente tra 15 gradi e 40 gradi e l'angolo specifico verrà determinato in base alla posizione geografica e alle radiazioni solari. Se la pendenza del tetto è troppo piccola o troppo grande, potrebbe essere necessario utilizzare una staffa di regolazione dell'angolo per regolare l'angolo di installazione del pannello fotovoltaico. Inoltre, un tetto troppo piatto o inclinato può causare una stabilità insufficiente della staffa, quindi è richiesto un rinforzo strutturale in base alle condizioni effettive.

Per alcuni tetti piatti, l'angolo di installazione del sistema di staffa può essere regolato regolando l'angolo della staffa stessa per ottenere l'angolo di illuminazione ottimale, mentre per i tetti inclinati, il metodo di installazione della staffa può essere determinato in base alla pendenza del tetto. In breve, la pendenza e l'angolo del tetto influenzano direttamente l'efficienza di generazione di energia del pannello fotovoltaico, quindi è richiesta una valutazione dettagliata prima dell'installazione in base alla situazione reale.

3. Orientamento del tetto e ombreggiatura

L'orientamento del tetto è uno dei fattori chiave che influenzano l'efficienza della generazione di energia fotovoltaica. Il miglior orientamento per i moduli fotovoltaici è a sud, perché il sud può ricevere la massima luce solare, specialmente nell'emisfero settentrionale. I tetti rivolti a sud possono ottenere più radiazioni solari, migliorando così l'efficienza complessiva del sistema di generazione di energia fotovoltaica. Per i tetti est-est o rivolti a ovest, sebbene l'efficienza della generazione di energia sia leggermente inferiore, possono ancora essere installate e ottenere una certa quantità di generazione di energia.

Oltre all'orientamento, l'ombreggiatura è anche una considerazione importante. Alberi circostanti, edifici, fili e altri ostacoli possono influire sull'area di irradiazione del modulo fotovoltaico, influenzando così l'efficienza della generazione di energia. Pertanto, quando si giudica se il tetto è adatto per l'installazione di un sistema di staffa fotovoltaica, è necessario considerare se ci sono ostacoli nell'ambiente circostante e garantire che il sistema fotovoltaico possa ricevere la massima luce solare possibile in condizioni per tutte le stagioni. Se ci sono molti ostacoli, puoi prendere in considerazione la riduzione dell'ombreggiatura per potatura o regolando il layout del sistema di staffa.

4. Condizioni e materiale della superficie del tetto

Le condizioni di superficie e il materiale del tetto sono anche fattori chiave che influenzano l'installazione del sistema di staffa fotovoltaica. Diversi materiali del tetto influenzeranno il metodo di installazione e la fermezza del sistema di staffa. I materiali del tetto comuni includono piastrelle, fogli di metallo, piastrelle di asfalto e cemento. Ogni materiale ha caratteristiche diverse e richiede diversi metodi di installazione della staffa.

Per i tetti di piastrelle, è necessario evitare di danneggiare lo strato impermeabile del tetto durante l'installazione della staffa fotovoltaica, in modo da poter scegliere un sistema di staffa che non penetra nel tetto, come una staffa ponderata o una staffa di morsetto. Per i tetti in metallo, la staffa può essere fissata dalla perforazione, quindi l'installazione è relativamente semplice. I tetti in cemento di solito usano bulloni di espansione o ancoraggi chimici per riparare la staffa, ma è necessario confermare se la struttura del tetto può sopportare il peso del sistema di staffa.

Inoltre, è necessario valutare anche la planarità della superficie del tetto. Se ci sono crepe, ondulazioni o problemi di invecchiamento sulla superficie del tetto, ciò può influire sulla stabilità e la durata di servizio a lungo termine del sistema di parentesi. Pertanto, prima dell'installazione, la superficie del tetto deve essere ispezionata per garantire che non vi siano aree rotte o irregolari. Se il tetto risulta essere gravemente danneggiato, potrebbe essere necessario riparare prima di considerare l'installazione del sistema fotovoltaico.

5. Manutenzione e sicurezza del tetto

La manutenzione e la sicurezza del tetto è uno dei fattori che devono essere considerati durante l'installazione di un sistema di staffa fotovoltaica. Il sistema di staffa fotovoltaica deve essere installato saldamente, quindi è necessario garantire la stabilità e l'affidabilità del tetto. Se ci sono problemi strutturali con il tetto, come l'affondamento del tetto, il crack o le perdite, devono essere riparati prima di installare il sistema di montaggio fotovoltaico.

Inoltre, è necessario valutare anche la sicurezza del tetto. Durante il processo di installazione, gli operai edili devono garantire la sicurezza del tetto per evitare incidenti di sicurezza causati da un funzionamento improprio. Durante l'installazione del sistema di supporto fotovoltaico, è necessario garantire che il tetto possa sopportare il peso delle attrezzature di installazione e dei lavoratori edili, quindi è necessaria una valutazione dettagliata del tetto per garantire la sicurezza durante il processo di costruzione.

Come scegliere l'appropriato Sistema di montaggio fotovoltaico Secondo il materiale del tetto

Il sistema di montaggio fotovoltaico è la parte centrale del sistema di generazione di energia fotovoltaica. La sua funzione principale è quella di correggere i moduli fotovoltaici sul tetto e garantirne la stabilità e la sicurezza. La scelta dei materiali del tetto influisce direttamente sul metodo di progettazione e installazione del sistema di montaggio fotovoltaico. Diversi tipi di materiali del tetto hanno caratteristiche diverse. Pertanto, quando si selezionano supporti fotovoltaici, fattori come la struttura del tetto, la capacità di carico, la resistenza del vento e se è facile per perforare devono essere considerati in modo completo.

1. Tetto di scandole asfalto

I tetti a scandole di asfalto sono comuni negli edifici residenziali e hanno i vantaggi di buone prestazioni impermeabili, costruzione semplice e basso costo. Tuttavia, i tetti a scandole di asfalto sono relativamente sottili e hanno una capacità di cuscinetto strutturale limitata. Pertanto, quando si seleziona un sistema di montaggio fotovoltaico, è necessario prestare particolare attenzione alla corrispondenza della capacità del cuscinetto. Poiché il materiale per scandole di asfalto è morbido, la perforazione diretta può causare danni allo strato impermeabile e influire sulla tenuta del tetto.

Per i tetti a scandole di asfalto, vengono generalmente selezionati sistemi di supporto non perforati o vengono utilizzati tipi di supporto con minore penetrazione. Questi supporti possono essere installati mediante speciali metodi di portamento del peso o di bloccaggio senza penetrare sul tetto per evitare di danneggiare lo strato impermeabile. I supporti galleggianti e i supporti portanti sono di solito scelte migliori. Questo tipo di supporto è facile da installare e non danneggerà la struttura del tetto. È adatto per i tetti con carichi più leggeri.

2. Tetto di metallo

I materiali del tetto in metallo includono piastre in acciaio, piastre di alluminio, ecc. I loro principali vantaggi sono ad alta resistenza, buona durata, forte resistenza al vento e buona impermeabilità. La struttura del tetto dei tetti in metallo è generalmente forte e può resistere a grandi carichi. Pertanto, per i tetti in metallo, è possibile scegliere un sistema di staffa fotovoltaica fissa, che è direttamente bullonato al tetto e il processo di installazione è relativamente semplice.

Quando si sceglie una staffa fotovoltaica per un tetto in metallo, è necessario considerare il tipo e lo spessore del materiale metallico. Per i tetti in metallo più spessi, il sistema di staffa può essere fissato direttamente sul tetto perforando; Per i tetti in metallo più sottili, è necessario scegliere un sistema di staffa con supporto regolabile per evitare una pressione eccessiva sul tetto. Inoltre, l'uso di sistemi di staffa di metallo anticorrosione può aumentare effettivamente la durata delle staffe fotovoltaiche, specialmente in aree con ambienti relativamente umidi come il mare.

3. Teni piatto

La caratteristica dei tetti piatti è che non vi è alcuna inclinazione e l'installazione di moduli fotovoltaici richiede il sistema di staffa per regolare l'angolo dei pannelli fotovoltaici. I tetti piatti sono comuni negli edifici commerciali e nelle piante industriali. Di solito sono realizzati in materiali in cemento in cemento o rinforzati e hanno una forte capacità dei cuscinetti. In questo caso, è possibile utilizzare una varietà di sistemi di supporto, inclusi supporti fissi, supporti regolabili e supporti galleggianti.

Poiché i tetti piatti sono generalmente grandi nell'area e non hanno un angolo di inclinazione, quando si sceglie un sistema di supporto, è necessario effettuare regolazioni angolari ragionevoli in base alla posizione specifica di installazione e alle condizioni di illuminazione. Se le condizioni di illuminazione sono relativamente fisse, è possibile selezionare un supporto fisso; Se l'angolo di illuminazione varia notevolmente con le stagioni, è possibile selezionare un supporto regolabile o anche un sistema di supporto con tracce può essere utilizzato per regolare l'angolo del modulo fotovoltaico in momenti diversi. Inoltre, poiché la struttura del tetto piatto di solito ha una forte capacità di cuscinetto, può essere selezionato un sistema di supporto più pesante, come un supporto di reattore, per garantire la stabilità del sistema.

4. Tetto di cemento

I tetti in cemento sono ampiamente utilizzati in edifici grattacieli e edifici commerciali. Sono molto forti e resistenti e hanno una forte resistenza al vento e capacità di carico. Per i tetti in cemento, è possibile selezionare vari tipi di sistemi di supporto, in particolare supporti per impieghi pesanti che possono resistere a grandi carichi. I requisiti dei tetti in cemento per i supporti si riflettono principalmente nel metodo di fissaggio. Generalmente, viene utilizzato un sistema di supporto perforato, ovvero il supporto viene fissato direttamente al tetto perforando i fori per garantire la stabilità del modulo fotovoltaico.

Quando si seleziona una staffa, è necessario garantire che il materiale della staffa abbia una forte resistenza alla corrosione, poiché l'umidità del tetto in cemento è elevata, il che è facile causare problemi di corrosione della fascia metallica. Pertanto, le staffe metalliche trattate in acciaio inossidabile o anticorrosione sono più adatte. Inoltre, durante l'installazione di staffe su tetti in cemento, la piattaforma della superficie del tetto deve essere considerata per evitare difficoltà di installazione causate dall'impresa della staffa e dalla superficie del tetto.

5. Roof di legno

I tetti in legno sono generalmente utilizzati in alcune case tradizionali o in alcuni edifici con valore storico. La loro struttura è leggera e bella, ma la loro capacità di carico è relativamente debole. Pertanto, la selezione di staffe fotovoltaiche per tetti di legno richiede un'assistenza speciale per evitare di danneggiare la struttura del tetto o causare invecchiamento e decadimento del legno. Al fine di proteggere il tetto di legno, la perforazione diretta sul tetto dovrebbe essere evitata.

Per i tetti di legno, i tipi di staffa comunemente usati sono sistemi di staffa galleggiante o sistemi di staffa non perforati. Il sistema di staffa galleggiante può stagibilmente fissare la staffa sul tetto aggiungendo peso o premendo peso, senza penetrare nella superficie del tetto e può proteggere il legno da umidità e danni. Inoltre, puoi anche scegliere una staffa con meno penetrazione, come una combinazione di viti auto-toccanti e materiali di tenuta per ridurre l'impatto sulla superficie del tetto.

6. Tetti di piastrelle

I tetti delle piastrelle sono un tipo di tetto tradizionale comune adatto alla maggior parte dei climi. I tetti delle piastrelle sono strutturalmente forti, ma la loro superficie è irregolare, quindi è necessario scegliere una staffa fotovoltaica in grado di adattarsi alle irregolarità della superficie delle piastrelle. Il problema principale con i tetti delle piastrelle è come riparare efficacemente la staffa senza danneggiare le piastrelle.

Per i tetti delle piastrelle, vengono generalmente utilizzate staffe per morsetti o staffe ponderate. Queste staffe montano i moduli fotovoltaici sul tetto bloccando o ponderando senza perforare le piastrelle. Il sistema di staffa di morsetto può evitare di danneggiare la superficie del tetto garantendo al contempo la stabilità della staffa. Inoltre, l'installazione di tetti di piastrelle richiede anche attenzione alla tenuta per prevenire la penetrazione dell'umidità.

Requisiti di progettazione per il tetto Pv sistema di montaggio

Come componente chiave del sistema di generazione di energia solare fotovoltaica, il sistema di montaggio del tetto fotovoltaico ha l'importante responsabilità di fissare i moduli fotovoltaici sul tetto. La progettazione del sistema di supporto non deve solo considerare la stabilità e la sicurezza dei moduli, ma anche garantire la sua affidabilità ed efficienza a lungo termine. I requisiti di progettazione del sistema di supporto fotovoltaico sul tetto coinvolgono molti aspetti, tra cui analisi del carico, stabilità strutturale, design della resistenza al vento e della neve, prestazioni impermeabili, comodità di installazione, ecc.

1. Capacità del cuscinetto e analisi del carico

Il sistema di supporto fotovoltaico sul tetto deve essere in grado di resistere al peso dei moduli fotovoltaici stessi e ai carichi ambientali esterni (come carichi di vento, carichi di neve, ecc.). Durante la progettazione, è necessaria un'analisi dettagliata della capacità di cuscinetto del tetto per garantire che il sistema di supporto non venga sovraccarico. Durante la progettazione del supporto, il calcolo del carico deve essere eseguito in base a fattori come il tipo di tetto, il materiale di supporto e il peso dei moduli fotovoltaici per garantire la stabilità del sistema.

L'analisi del carico deve considerare carichi statici e carichi dinamici. I carichi statici includono il peso dei moduli fotovoltaici, mentre i carichi dinamici provengono principalmente da fattori come il vento, la pressione della neve e i terremoti. Il carico del vento è un fattore importante che influenza la stabilità del sistema di staffa fotovoltaica del tetto, specialmente in luoghi con alta velocità del vento o vento forte nell'area. Il design della staffa deve tener conto dell'influenza della pressione del vento e effettuare il rinforzo necessario nella progettazione.

2. Stabilità strutturale e resistenza al vento

Il sistema di staffa fotovoltaica del tetto deve avere una sufficiente stabilità strutturale per resistere a varie forze esterne in condizioni meteorologiche gravi, in particolare venti forti. La progettazione del sistema di staffa deve considerare la connessione tra la staffa e il modulo fotovoltaico e il tetto, nonché la resistenza e la tenacità del materiale. Il carico del vento è un fattore chiave nel design, specialmente in alcune aree con venti forti. Il sistema di staffa fotovoltaica deve garantire una sufficiente resistenza del vento per impedire la caduta della staffa o il modulo fotovoltaico di essere danneggiata con tempo ventoso.

La progettazione della resistenza del vento della staffa dovrebbe seguire alcune specifiche, tenendo conto della velocità del vento, della pressione del vento e dell'orientamento del tetto in diverse regioni e selezionando il materiale e la struttura della staffa appropriati. Le strutture comuni di staffa come parentesi a colonna singola e parentesi a doppia colonna devono essere progettate in base alla situazione reale del tetto per garantire che il sistema di staffa possa mantenere una buona stabilità sotto l'azione del carico del vento.

3. Anti-corrosione e resistenza alle intemperie

Poiché il sistema di staffa fotovoltaica sul tetto deve essere esposto all'ambiente esterno per lungo tempo, la resistenza alla corrosione e la resistenza alle intemperie dei suoi materiali sono cruciali. Soprattutto nelle aree con umidità, spruzzo salino e pesante inquinamento, la resistenza alla corrosione del sistema di parentesi deve soddisfare determinati standard. I materiali di staffa comuni come lega di alluminio, acciaio inossidabile e acciaio zincato hanno una buona resistenza alla corrosione.

Durante la progettazione, il trattamento superficiale della fascia deve anche prendere in considerazione i fattori ambientali. Ad esempio, i materiali con resistenza alla corrosione a spruzzo salino dovrebbero essere selezionati nelle aree costiere, mentre in aree con più pioggia, si dovrebbe prestare particolare attenzione al design anti-russo. I connettori, i bulloni e altre parti della staffa dovrebbero essere considerati anche per il trattamento anticorrosivo per prolungare la durata della staffa e garantire la stabilità durante l'uso a lungo termine.

4. Design impermeabile

La progettazione del sistema di staffa fotovoltaica sul tetto deve garantire che lo strato impermeabile del tetto non sia danneggiato per evitare inutili rischi di perdite sul tetto durante l'installazione. Soprattutto sui tetti delle piastrelle tradizionali e sui tetti delle piastrelle in asfalto, la staffa deve essere installata in modo da evitare danni al tetto e la staffa penetrante deve essere rinforzata con materiali di tenuta professionale per garantire le prestazioni impermeabili del tetto.

Il sistema di staffa non penale è una direzione importante nel design impermeabile. Questo sistema di staffa installa saldamente i moduli fotovoltaici sul tetto ponderando o serrando senza penetrare nella superficie del tetto, evitando danni allo strato impermeabile del tetto. Il sistema di staffa galleggiante è anche un'opzione adatta per i tetti con elevati requisiti impermeabili. Può evitare di lasciare buchi sul tetto, mantenendo così l'integrità e l'impermeabilità del tetto.

5. Convenienza e manutenibilità dell'installazione

La progettazione del sistema di staffa fotovoltaica del tetto deve anche tenere conto della comodità dell'installazione e delle successive esigenze di manutenzione. L'installazione del sistema di parentesi dovrebbe essere semplificata il più possibile per ridurre i tempi di installazione e l'intensità del lavoro e ridurre i costi di installazione. Durante la progettazione, i componenti della staffa dovrebbero essere facili da trasportare, trasportare e assemblare, riducendo le noiose operazioni durante la lavorazione e la costruzione in loco.

Inoltre, il sistema di staffa deve anche essere facile da mantenere e ispezionare in futuro. Durante l'uso a lungo termine, i moduli fotovoltaici possono influire sull'efficienza della generazione di energia dovuta a polvere e sporco, quindi il sistema di staffa deve lasciare abbastanza spazio affinché il personale possa pulire, ispezionare e mantenere. Durante la progettazione, la spaziatura tra parentesi dovrebbe essere considerata per garantire che vi sia abbastanza spazio per la pulizia e la manutenzione dei moduli fotovoltaici dopo l'installazione.

6. Compatibilità del sistema

La progettazione del sistema di staffa fotovoltaica dovrebbe anche considerare la compatibilità con i moduli fotovoltaici. I moduli fotovoltaici di diversi marchi e modelli variano in dimensioni, peso, ecc., Quindi il sistema di staffa deve avere un certo grado di adattabilità al fine di supportare vari tipi di moduli fotovoltaici. Allo stesso tempo, il metodo di connessione della staffa dovrebbe garantire una connessione affidabile con il modulo fotovoltaico per evitare l'allentamento o lo spostamento del modulo a causa della mancata corrispondenza tra la staffa e il modulo.

Per i sistemi di generazione di energia fotovoltaica su larga scala, la progettazione del sistema di staffa dovrebbe anche considerare il coordinamento con altri componenti come inverter, cavi e sistemi di monitoraggio per garantire il funzionamento efficiente dell'intero sistema di generazione di energia fotovoltaica. In progetti su larga scala, la progettazione del sistema di parentesi deve tenere conto dell'integrazione e della modularità per facilitare la successiva espansione e aggiornamenti.

In che modo la staffa fotovoltaica del tetto garantisce la stabilità e la sicurezza dei pannelli fotovoltaici?

Il sistema di staffa fotovoltaica del tetto è una parte indispensabile del sistema di generazione di energia fotovoltaica. Porta il compito di fissare i pannelli fotovoltaici in modo sicuro e stabilmente sul tetto. La staffa fotovoltaica non deve solo garantire la fissazione dei componenti fotovoltaici, ma anche gestire efficacemente i fattori ambientali esterni come il vento, la pioggia e la neve per garantire la sicurezza a lungo termine e il funzionamento stabile del sistema. La progettazione e l'installazione del sistema di staffa influenzano direttamente la stabilità e la sicurezza dei pannelli fotovoltaici.

1. Rafforzare la connessione tra la staffa e il tetto

La progettazione del sistema di staffa fotovoltaica del tetto deve prima garantire che vi sia una connessione affidabile tra la staffa e il tetto. Che si tratti di una staffa fissa, una staffa regolabile o una staffa galleggiante, la fermezza e la stabilità della connessione influiscono direttamente sulla sicurezza dei componenti fotovoltaici. Di solito ci sono due modi per collegare il sistema di staffa al tetto: perforato e non perforato. La staffa perforata è fissata al tetto da bulloni. Questo metodo è adatto per tetti con materiali solidi come tetti di metallo e tetti in cemento; Mentre la staffa non perforata è installata mediante ponderazione o serraggio, che è adatto a tetti come piastrelle e piastrelle per evitare di danneggiare lo strato impermeabile del tetto.

Le parti di collegamento del sistema di staffa, come bulloni, fibbie e piastre di pressione, sono generalmente realizzate con materiali resistenti alla corrosione come acciaio inossidabile e lega di alluminio per migliorare la forza di connessione tra la staffa e il tetto. Sotto l'azione di forze esterne come carichi di vento, neve pesanti o terremoti, queste parti di collegamento possono effettivamente trasmettere e disperdere le forze esterne per garantire che i pannelli fotovoltaici siano saldamente installati sul tetto, evitando i rischi di sicurezza dei pannelli fotovoltaici che cadono fuori o si spostano a causa di connessioni allentate.

2. Migliora la resistenza al vento

Il vento è uno dei principali fattori che influenzano la stabilità dei sistemi di staffa fotovoltaica sul tetto, specialmente nelle aree con venti forti. Al fine di garantire la stabilità dei pannelli fotovoltaici, il sistema di staffa deve avere una resistenza al vento sufficiente. Durante la progettazione, il sistema di staffa deve calcolare il carico del vento in base a fattori come il livello del vento, l'orientamento del tetto e l'influenza degli edifici circostanti. Il materiale e la struttura della staffa devono essere in grado di resistere all'impatto dei venti forti per evitare lo spostamento o cadere quando la velocità del vento è alta.

La progettazione della resistenza del vento del sistema di staffa include l'aumento della resistenza del vento della staffa, la progettazione ragionevolmente l'angolo di inclinazione della staffa e il rafforzamento della connessione fissa con il tetto. In alcune aree con venti forti, le strutture di staffa rinforzate vengono generalmente utilizzate per aumentare il peso e le dimensioni della staffa per migliorare la resistenza del vento del sistema. Al fine di impedire alla galleggiabilità o alla spinta generata dal vento di influenzare i pannelli fotovoltaici, il design della staffa deve anche considerare il layout e l'angolo di installazione dei pannelli fotovoltaici per garantire che possano funzionare stabilmente in forti venti.

3. Considera la resistenza al carico della neve

Nelle aree fredde o in ambienti nevosi, il sistema di staffa fotovoltaica deve anche avere una buona resistenza al carico della neve. L'accumulo di neve non solo aumenta il peso dei moduli fotovoltaici, ma può anche causare pressione sulla staffa, specialmente quando il tetto ha un piccolo angolo di inclinazione, lo strato di neve è facile da accumulare, aumentando il carico sulla staffa. Pertanto, la progettazione della staffa deve tenere conto della pressione dell'accumulo di neve e della capacità portante del tetto.

Al fine di migliorare la resistenza alla neve del sistema di staffa fotovoltaica, il design può essere utilizzato per aumentare la base della staffa, aumentare la spaziatura della staffa, ecc. Per disperdere il carico di neve per evitare un'eccessiva pressione su una singola staffa. Allo stesso tempo, il materiale della staffa deve anche avere una durata sufficiente per resistere alla pressione della neve a lungo termine senza deformazione o danno. Soprattutto nelle aree ad alta latitudine o nelle aree nevose, la progettazione della resistenza alla neve del sistema di staffa è un fattore importante per garantire la stabilità dei pannelli fotovoltaici.

4. Prevenire il movimento e l'inclinazione dei pannelli fotovoltaici

La stabilità delle staffe fotovoltaiche deve anche garantire che i pannelli fotovoltaici non si muovano o si inclinino in alcuna direzione orizzontale o verticale dopo l'installazione. La progettazione strutturale del sistema di staffa dovrebbe garantire che i pannelli fotovoltaici siano saldamente fissati per evitare che il vento, le vibrazioni o altre forze esterne causino l'allentamento o l'inclinazione dei pannelli fotovoltaici. Quando si installa la staffa, assicurarsi che ogni punto di connessione della staffa sia fermo e che il metodo di fissaggio con il pannello fotovoltaico sia appropriato.

I metodi comuni di fissaggio della staffa comprendono il bloccaggio, la compressione e la fissazione dei bulloni, che possono effettivamente impedire che il pannello fotovoltaico si muova sotto il vento o le vibrazioni. Inoltre, l'angolo di installazione del pannello fotovoltaico deve anche essere ragionevolmente regolato in base alle condizioni di illuminazione e alle condizioni meteorologiche della regione per ridurre l'impatto dell'ambiente esterno sul pannello fotovoltaico e migliorare la sua stabilità e l'efficienza della generazione di energia.

5. Prevenire variazioni di temperatura eccessive

I moduli fotovoltaici saranno influenzati dalle variazioni di temperatura durante l'uso a lungo termine, specialmente nelle aree con grandi differenze di temperatura. Le variazioni di temperatura possono causare l'espansione o il contratto dei pannelli fotovoltaici, influenzando così la stabilità dei pannelli fotovoltaici. Al fine di evitare questa situazione, la progettazione della staffa fotovoltaica dovrebbe avere una certa adattabilità della temperatura e utilizzare materiali resistenti ad alta temperatura e a bassa temperatura per garantire che la staffa possa mantenere la sua stabilità strutturale in varie condizioni climatiche.

Allo stesso tempo, il metodo di installazione del sistema di parentesi dovrebbe tenere conto dei fattori di espansione termica e contrazione. Ad esempio, dovrebbe esserci abbastanza spazio tra la staffa e il pannello fotovoltaico per consentire al pannello fotovoltaico di espandersi e contrarre leggermente a causa delle variazioni di temperatura, in modo da evitare stress eccessivi che causano danni o caduta dal pannello fotovoltaico.

6. Anti-corrosione e durata

Il sistema di staffa fotovoltaica del tetto deve essere esposto all'ambiente esterno per lungo tempo, quindi le prestazioni anticorrosivi sono cruciali. Il materiale della staffa deve avere una buona resistenza alla corrosione per prevenire la corrosione in ambienti come l'umidità e lo spray salino, che influenzano la resistenza e la stabilità della staffa. I materiali comuni resistenti alla corrosione includono acciaio inossidabile, lega di alluminio, acciaio zincato, ecc. Questi materiali possono estendere efficacemente la durata della staffa ed evitare il fallimento della struttura della staffa dovuta alla corrosione.

Il trattamento superficiale del sistema di parentesi svolge anche un ruolo anticorrosivo. Ad esempio, l'uso di spruzzatura, anodizzazione e altri metodi di trattamento può migliorare la resistenza alla corrosione della superficie della staffa, garantire che il sistema di staffa mantenga sempre buone prestazioni durante l'uso a lungo termine ed evitare l'allentamento o la caduta dal pannello fotovoltaico a causa della corrosione.

7. Manutenzione e riparazione

La progettazione del sistema di staffa fotovoltaica non deve solo garantire la stabilità e la sicurezza del pannello fotovoltaico, ma anche considerare la successiva manutenzione e riparazione. Durante la progettazione, il sistema di staffa dovrebbe essere facile da pulire, ispezionare e riparare per estendere la durata del sistema fotovoltaico. Spazio sufficiente dovrebbe essere lasciato tra i moduli fotovoltaici e la staffa per facilitare il personale a operare nella manutenzione quotidiana ed evitare l'impatto della progettazione irragionevole della staffa sui successivi lavori di manutenzione.

Allo stesso tempo, il design della staffa dovrebbe evitare l'accumulo di polvere o acqua che influisce sull'efficienza di generazione di energia del pannello fotovoltaico. Il sistema di staffa deve essere progettato in una struttura facile da pulire per evitare che lo sporco eccessivo si accumuli sulla superficie della staffa o attorno al pannello fotovoltaico, che influisce sull'efficienza operativa del sistema fotovoltaico.

Come collegare il PV m Sistema di ounting alla struttura del tetto

Il sistema di montaggio fotovoltaico è una parte indispensabile del sistema di generazione di energia solare, che è principalmente responsabile dell'installazione saldamente dei pannelli fotovoltaici sul tetto o sul terreno. Il metodo di connessione tra il sistema di supporto e la struttura del tetto determina direttamente la stabilità, la sicurezza e l'affidabilità a lungo termine del sistema fotovoltaico. Il metodo di connessione corretto può garantire il funzionamento stabile del sistema di supporto in condizioni meteorologiche estreme come vento, pioggia e neve. Diversi tipi di tetti richiedono diversi metodi di connessione per garantire le prestazioni di fermezza e protezione del sistema di supporto.

1. Collegamento tra tetto di legno e sistema di montaggio PV

I tetti di legno sono generalmente composti da travi di legno e assi di legno e la struttura portante è relativamente leggera. Quando si installano supporti fotovoltaici, è necessario prestare particolare attenzione alla scelta del metodo di connessione perché la struttura del legno è relativamente morbida e altamente variabile. In generale, il metodo di connessione dei tetti di legno è installato principalmente mediante bulloni che penetrano sul tetto o le parentesi di fissaggio speciali.

I metodi di connessione comuni includono quanto segue:

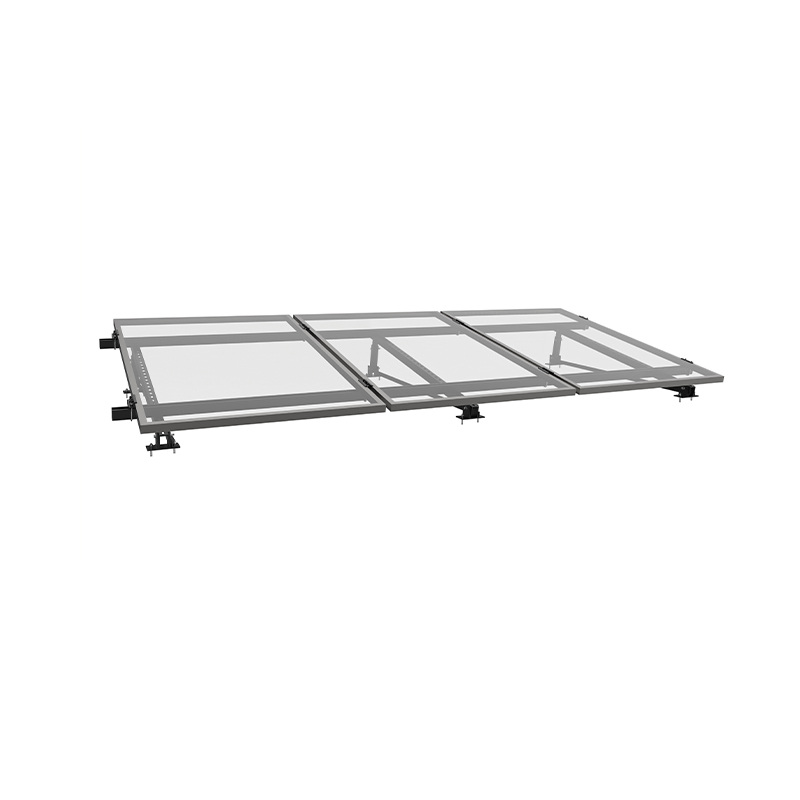

Connessione di penetrazione: questo metodo è quello di correggere la staffa alle travi di legno o alle assi di legno del tetto di legno mediante fori di punzonatura e utilizzare bulloni di espansione o ancore chimiche per il rinforzo. Va notato che quando penetra nel tetto, si dovrebbe garantire che lo strato impermeabile non venga danneggiato. Durante l'installazione, i fori devono essere riempiti con materiali di tenuta (come guarnizioni impermeabili) per impedire che l'acqua piovana sia penetrata.

Sistema di staffa non penale: per alcune situazioni in cui non si desidera danneggiare lo strato impermeabile del tetto, è possibile scegliere un sistema di staffa non penale. Questo sistema fissa la staffa sul tetto mediante serraggio o ponderazione e non richiede fori di perforazione sul tetto, quindi non influirà sullo strato impermeabile. Sebbene questo metodo sia più amichevole per i tetti in legno, è necessario prendere in considerazione la capacità di carico dei tetti di legno.

Quando si installano staffe fotovoltaiche sui tetti di legno, assicurarsi che la capacità del cuscinetto di ciascun punto di fissaggio della staffa corrisponda alla capacità strutturale del tetto di legno per evitare l'allentamento della staffa a causa del decadimento o dell'invecchiamento del legno.

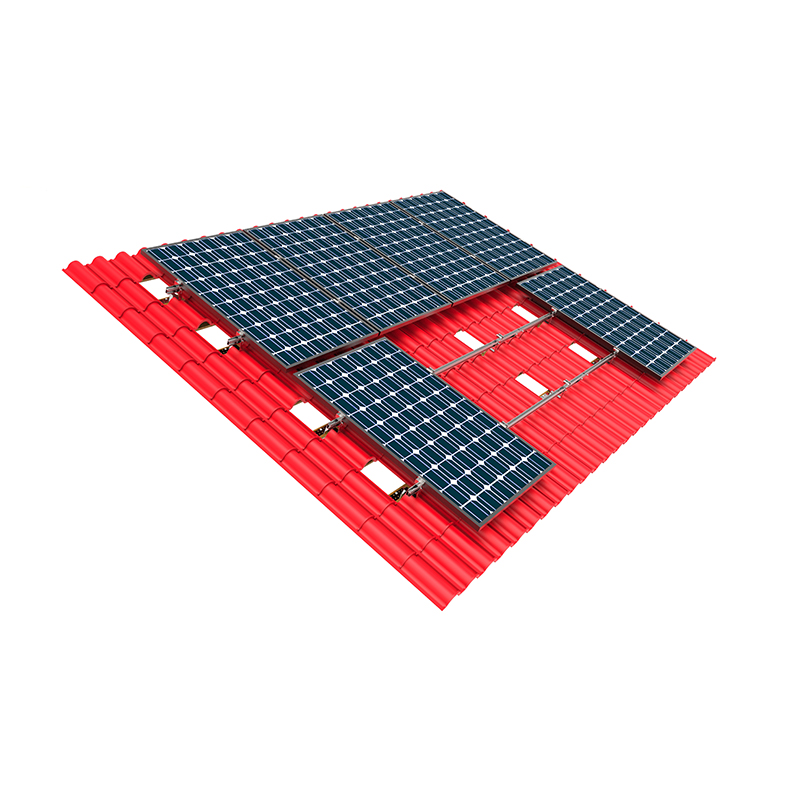

2. Collegamento tra tetto di piastrelle e sistema di staffa fotovoltaica

La connessione dei tetti delle piastrelle è relativamente complicata e il tipo di piastrelle e la struttura del tetto devono essere considerati nella progettazione del sistema di staffa. I tetti delle piastrelle di solito consistono in uno strato di piastrelle e una struttura in legno o uno strato di cemento sottostante. Durante l'installazione di staffe fotovoltaiche, è necessario prestare particolare attenzione per evitare di danneggiare lo strato impermeabile del tetto per prevenire le perdite del tetto.

I metodi di connessione comuni includono:

Connessione penetrante: questo è un metodo per collegare la staffa alla struttura sottostante del tetto perforando i fori. La staffa è collegata alle travi di legno o allo strato di cemento del tetto da parte di bulloni per garantire la stabilità del sistema fotovoltaico. Durante l'installazione, i fori di penetrazione devono essere impermeabili per garantire che le prestazioni impermeabili del tetto non siano interessate. Pad impermeabili, anelli di tenuta o altri materiali impermeabili vengono generalmente utilizzati per riempire i fori.

Sistema di staffa non penale: il sistema di staffa non penale di solito fissa il sistema di staffa bloccando le piastrelle o utilizzando pesi. Questo metodo evita di danneggiare piastrelle e strati impermeabili ed è adatto a occasioni in cui non si desidera danneggiare la struttura del tetto o apportare modifiche a su larga scala.

Per i tetti delle piastrelle, la progettazione del sistema di staffa dovrebbe tenere conto del tipo e dello spessore delle piastrelle e della capacità del cuscinetto strutturale del tetto per garantire che il peso sia distribuito uniformemente nella posizione di installazione di ciascuna fascia.

3. Collegamento tra tetti in metallo e sistemi di staffa fotovoltaica

I tetti in metallo sono spesso utilizzati negli edifici industriali e commerciali a causa della loro leggerezza, durata e facile installazione. L'installazione e la manutenzione dei tetti in metallo sono relativamente semplici e i metodi di collegamento delle staffe fotovoltaiche sono relativamente diversi. I materiali comuni per i tetti in metallo includono piastre in acciaio, piastre di alluminio, ecc. Il sistema di staffa può di solito essere collegato alla struttura del tetto fissandolo direttamente sulla superficie del tetto metallico o penetrando nella piastra metallica.

I metodi di connessione comuni includono:

Collegamento di penetrazione: nei tetti in metallo, la staffa è collegata alla struttura del tetto penetrando nella lamiera metallica del tetto. A causa della forte capacità di carico dei tetti metallici, le connessioni di penetrazione sono generalmente molto stabili. Utilizzare materiali impermeabili (come guarnizioni impermeabili) per riempire i fori per impedire che l'acqua piovana penetri nel tetto.

Collegamento di non-penetrazione: se non si desidera danneggiare il tetto in metallo, è possibile scegliere un sistema di staffa di non-penetrazione. Questo tipo di sistema di staffa fissa la staffa bloccando il tetto in metallo o lo fissa in peso, aspirazione magnetica, ecc. In questo modo, la staffa non ha bisogno di puntare i fori o penetrare nella superficie del tetto, quindi non influirà sulle prestazioni impermeabili del tetto. Adatto per progetti di installazione fotovoltaica che non richiedono danni al tetto.

I tetti in metallo hanno una forte resistenza al vento e capacità cuscinetto, quindi la progettazione del sistema di staffa può adottare un metodo di connessione più flessibile per garantire la stabilità del sistema.

4. Collegamento tra tetto in cemento e sistema di staffa fotovoltaica

I tetti in cemento sono generalmente strutturalmente stabili e hanno una forte capacità di carico, quindi sono adatti per l'installazione di sistemi di staffa fotovoltaica più pesanti. I tetti in cemento sono comuni negli edifici industriali e commerciali. Quando si installano staffe fotovoltaiche, le staffe possono essere fissate mediante bulloni di espansione, ancore chimiche o altre misure di rinforzo.

I metodi di connessione comuni includono:

Fissaggio di penetrazione: i tetti in cemento possono fissare la staffa sullo strato di cemento attraverso bulloni di espansione o ancore chimiche. Questo metodo è generalmente molto stabile e può resistere a grandi carichi. Quando si eseguono la connessione di penetrazione, è necessario garantire che i fori siano sigillati e impermeabili per impedire all'acqua piovana di filtrare.

Fissaggio di non penetrazione: per alcune situazioni in cui non si desidera perforare i fori o non si desidera causare danni su larga scala all'edificio, è possibile scegliere un sistema di staffa non di pena. Questo sistema di solito stabilizza la staffa sul tetto ponderando o serraggio.

Per i tetti in cemento, l'installazione della staffa non deve preoccuparsi troppo del problema con il carico, ma dovrebbe essere prestata particolare attenzione alla parte di contatto tra la staffa e il tetto per evitare danni al materiale del tetto a causa dell'eccessiva pressione locale.

5. Precauzioni per il collegamento di staffe fotovoltaiche ai tetti

Nell'installazione di tutti i tipi di tetto, la connessione tra la staffa fotovoltaica e il tetto non è solo per stabilizzare la staffa, ma anche per garantire la stabilità e la sicurezza a lungo termine del sistema. I seguenti punti sono questioni che richiedono particolare attenzione durante l'installazione:

Trattamento impermeabile: indipendentemente dal metodo di connessione, è necessario garantire che lo strato impermeabile del tetto non venga danneggiato. Per la connessione di penetrazione, i materiali come gli anelli di tenuta e le guarnizioni impermeabili devono essere utilizzati per garantire che le prestazioni impermeabili attorno al foro di connessione siano intatte.

Capacità di carico e cuscinetto: ogni tetto ha una diversa capacità di carico. Durante l'installazione, è necessario scegliere il metodo di connessione appropriato in base ai requisiti di carico del tetto. Soprattutto quando si installa più moduli fotovoltaici, è necessario assicurarsi che la struttura del tetto possa resistere ai pannelli fotovoltaici, alle staffe e ai carichi ambientali esterni (come carichi di vento, carichi di neve, ecc.).

Sicurezza: durante il processo di installazione, tutti i connettori, i bulloni e i dadi devono essere serrati per garantire una connessione stabile. Inoltre, i punti di connessione tra la staffa e il tetto devono essere controllati regolarmente per garantire che non vi siano allentamenti o danni durante il funzionamento a lungo termine.

Processo di installazione del sistema di staffa fotovoltaica del tetto

Il sistema di staffa fotovoltaica del tetto è una parte importante del sistema di generazione di energia fotovoltaica, che trasporta il compito chiave di installare saldamente i moduli fotovoltaici sul tetto. Il suo processo di installazione influisce direttamente sulla stabilità, l'efficienza e la sicurezza del sistema fotovoltaico. Un processo di installazione della staffa fotovoltaica del tetto standard di solito include la pianificazione e la progettazione, l'installazione della staffa, l'installazione del modulo fotovoltaico e il cablaggio del sistema.

1. Preparazione prima dell'installazione

Prima di installare il sistema di staffa fotovoltaica, sono richiesti indagini dettagliate sul sito e pianificazione. Prima dell'installazione, la struttura del tetto deve essere controllata per prima per garantire che la capacità di carico del tetto soddisfi i requisiti. Sono realizzati record dettagliati del tipo di tetto, angolo di inclinazione, materiale di superficie, ecc. Per fornire una base per la progettazione e l'installazione del sistema di staffa.

Il design della staffa fotovoltaica del tetto deve essere regolato in base alla situazione reale del tetto. Ad esempio, per diversi tipi di tetti come tetti di metallo, tetti di piastrelle, tetti di piastrelle in asfalto, ecc., Il metodo di installazione del sistema di staffa può essere diverso. Il numero, il layout, l'angolo e la distanza di installazione dei moduli fotovoltaici devono anche essere considerati durante il processo di progettazione per garantire che il sistema fotovoltaico possa ricevere la luce solare al miglior angolo e garantire stabilità.

2. Selezione e trasporto del sistema di staffa

Seleziona un sistema di parentesi adatto in base alla situazione specifica e ai requisiti di progettazione del tetto. Il sistema di staffa di solito include componenti come la staffa di base, i connettori e i dispositivi di regolazione degli angoli. A seconda del materiale del tetto, ci sono molti tipi di sistemi di staffa, come staffe perforate, staffe non perforate (come staffe ponderate), staffe galleggianti, ecc. I materiali del sistema di staffa sono generalmente in lega di alluminio, acciaio inossidabile, acciaio zincato, ecc.

Dopo aver determinato il sistema di staffa, il passo successivo è il trasporto dei componenti della staffa. Poiché il sistema di staffa deve essere personalizzato in base a diversi progetti, la sicurezza dei componenti della staffa deve essere garantita durante il trasporto per prevenire danni o deformazioni durante il trasporto. Il team di installazione deve controllare in anticipo tutti i componenti della staffa per garantire che gli accessori siano completi e sostituire o riparare i componenti danneggiati.

3. Installa la fondazione Bracket

Il primo passo nel processo di installazione della staffa è l'installazione della base. Per diversi tipi di tetti, il metodo di installazione della Bracket Foundation è diverso. Per i tetti in cemento, le staffe perforate possono essere utilizzate per fissare la staffa sul tetto con bulloni di espansione o ancore chimiche. Per tetti di piastrelle o tetti di piastrelle in asfalto, è possibile utilizzare sistemi di staffa non perforati. Questo tipo di staffa fissa la staffa fotovoltaica ponendo o serraggio per evitare di danneggiare lo strato impermeabile del tetto.

Quando si installa la base di supporto, assicurarsi che la base di supporto sia posizionata accuratamente e possa resistere ai carichi dei moduli fotovoltaici e dell'ambiente esterno (come carico del vento, carico di neve, ecc.). L'installatore deve misurare accuratamente la posizione di installazione del supporto in base ai disegni di progettazione per evitare che la spaziatura del supporto sia troppo grande o troppo piccola per garantire la stabilità dei moduli fotovoltaici.

Dopo l'installazione della fondazione di supporto, è anche necessario verificare l'orizzontalità e la verticalità per garantire che ogni supporto possa essere installato stabilmente con l'angolo e la posizione predeterminati per evitare l'inclinazione o la irregolarità del supporto.

4. Installa le colonne di supporto e le travi

Dopo l'installazione della fondazione di supporto, il passaggio successivo è installare le colonne di supporto e le travi. La colonna di supporto è la parte principale del modulo fotovoltaico di supporto, generalmente realizzato in lega di alluminio o acciaio inossidabile. Durante l'installazione della colonna, la colonna deve essere strettamente collegata alla base del tetto e l'altezza della colonna deve essere regolata in base all'angolo di inclinazione del modulo fotovoltaico per garantire che il modulo fotovoltaico possa ricevere la luce solare al miglior angolo.

Durante l'installazione della colonna, il livello di livello e il misuratore a piombo devono essere utilizzati per una regolazione precisa per garantire che ciascuna colonna sia verticale e stabile. Una volta installata la colonna, il raggio deve essere installato in seguito. La funzione del raggio è quella di collegare le colonne per formare un frame di supporto stabile. Le travi sono generalmente collegate mediante blocco rapido, rendendo il processo di installazione più semplice ed efficiente.

La connessione tra le colonne e le travi può essere imbullonata o spezzata, a seconda della progettazione del sistema di staffa. Durante il processo di installazione, tutti i bulloni e gli scatti devono essere serrati per evitare rischi di allentamento o di sicurezza nel successivo utilizzo.

5. Installazione di pannelli fotovoltaici

Dopo aver creato il telaio della staffa, inizia la fase di installazione del pannello fotovoltaico. I pannelli fotovoltaici sono generalmente installati fissandoli sulle staffe. La posizione di installazione e la direzione di ciascun pannello fotovoltaico devono essere precisamente in conformità con i requisiti di progettazione. La connessione tra il pannello fotovoltaico e la staffa è generalmente fissata da morsetti o bulloni.

Quando si installa i pannelli fotovoltaici, l'installatore deve assicurarsi che la direzione e l'angolo dei pannelli fotovoltaici soddisfino i requisiti di progettazione per evitare pannelli fotovoltaici inclinati o irregolari. Durante il processo di installazione, devono essere lasciati i lacune appropriate tra i pannelli fotovoltaici per consentire la circolazione dell'aria, ridurre l'aumento della temperatura e garantire un funzionamento a lungo termine e efficiente dei pannelli fotovoltaici.

Dopo l'installazione dei pannelli fotovoltaici, è anche necessario verificare se la connessione tra i pannelli fotovoltaici e le staffe è ferma e assicurarsi che la superficie dei pannelli fotovoltaici sia pulita e non vi siano sporcizia o detriti che influiscono sull'efficienza di generazione di energia dei pannelli fotovoltaici.

6. Collegamento elettrico e cablaggio

Dopo l'installazione della staffa fotovoltaica e del pannello fotovoltaico, il passo successivo è il collegamento elettrico e il cablaggio. Il cablaggio è il collegamento chiave per garantire che il sistema di generazione di energia fotovoltaica possa funzionare correttamente. Durante il processo di cablaggio, è necessario selezionare ragionevolmente cavi, connettori e inverter in base ai parametri di tensione e corrente dei componenti fotovoltaici e dei requisiti di progettazione del sistema.

Durante il cablaggio, tutti i cavi devono essere instradati in conformità con le specifiche standard per garantire che i cavi non siano danneggiati dalle forze esterne ed evitano una flessione dei cavi eccessiva. I cavi devono essere fissati con speciali morsetti per cavi o staffe per evitare il contatto diretto tra i cavi e la superficie del tetto e impedire l'invecchiamento del cavo a causa di attrito o radiazioni ultraviolette.

Dopo che tutte le connessioni elettriche sono state completate, l'installatore deve condurre un'ispezione elettrica del sistema per garantire che ciascun punto di connessione abbia un buon contatto e non vi è alcun rischio di corto circuito o perdite nella linea elettrica. Allo stesso tempo, lo stato di lavoro dell'inverter dovrebbe essere verificato per garantire che normalmente possa convertire DC in AC.

7. Ispezione e messa in servizio finale

Dopo che tutti i lavori di installazione sono stati completati, l'ultimo passo è condurre un'ispezione finale e una messa in servizio del sistema. Ciò include il controllo della stabilità del sistema di staffa, garantendo che tutte le parti di collegamento siano fissate in posizione e che i pannelli fotovoltaici non siano allentati o inclinati. Allo stesso tempo, il sistema elettrico deve sottoporsi a un'ispezione di sicurezza dettagliata per garantire che il collegamento elettrico soddisfi gli standard di sicurezza ed evitare incidenti elettrici.

Durante il processo di debug, è necessario testare la potenza di uscita del sistema, l'efficienza di ricarica e altri indicatori di prestazione per garantire che il sistema fotovoltaico possa funzionare normalmente dopo l'installazione e raggiungere la capacità di generazione di energia progettata. Il programma di installazione dovrebbe tenere un registro dettagliato dello stato operativo dell'intero sistema e ottimizzare e regolare il sistema in base alle condizioni effettive.

Il sistema di staffa fotovoltaica richiede una manutenzione regolare?

Come parte importante del sistema di generazione di energia fotovoltaica, il sistema di staffa fotovoltaica è responsabile dell'installazione saldamente dei moduli fotovoltaici sul tetto o sul terreno. La stabilità della sua progettazione e installazione è direttamente correlata all'efficienza operativa a lungo termine e alla sicurezza dell'intero sistema fotovoltaico. Sebbene il sistema di staffa fotovoltaica stessa non abbia componenti elettrici complessi, ha ancora bisogno di ispezioni e manutenzione regolari. La manutenzione del sistema di parentesi può non solo prolungare la sua durata di servizio, ma garantire anche le prestazioni complessive e la sicurezza del sistema fotovoltaico.

1. Prestazioni anticorrosivi del sistema di staffa

Il sistema di staffa fotovoltaica è generalmente installato all'aperto ed esposto all'ambiente naturale per lungo tempo. Fattori esterni come i cambiamenti climatici, il vento, le precipitazioni e i raggi ultravioletti influenzeranno i materiali della staffa, in particolare la staffa metallica, che è suscettibile alla corrosione. In umido, spruzzatura salina, forte luce solare e altri ambienti, il trattamento superficiale e il rivestimento anticorrosivo della staffa possono gradualmente invecchiare, portando alla corrosione.

La manutenzione regolare può rilevare efficacemente se lo strato anticorrosivo della staffa è intatto, rileva i problemi di corrosione nel tempo e ripararli o sostituirli. Ad esempio, quando la staffa in lega di alluminio è esposta a un ambiente umido per lungo tempo, lo strato di ossido di superficie può degradare a causa delle radiazioni ultraviolette e dell'erosione della pioggia, che influenzano le sue prestazioni anticorrosivi. Pertanto, è necessario ispezionare regolarmente il sistema di supporto, in particolare il rivestimento superficiale del supporto, per garantire un buon effetto anticorrosivo e impedire alla corrosione a lungo termine di danneggiare il sistema di supporto.

2. Ispezione di elementi di fissaggio e parti di collegamento

La stabilità del sistema di montaggio fotovoltaico dipende principalmente dalla fermezza dei dispositivi di fissaggio e dalle parti di collegamento. Nel tempo, la connessione tra il supporto e il tetto o il terreno può allentarsi a causa di variazioni di temperatura, vento o altri fattori esterni. L'allentamento dei dispositivi di fissaggio non solo causerà instabile il supporto, ma influenzerà anche la posizione di installazione del modulo fotovoltaico, influenzerà l'efficienza della generazione di energia del sistema e può persino causare la caduta del modulo fotovoltaico, causando rischi di sicurezza.

Pertanto, l'ispezione regolare e il rafforzamento di chiusure come bulloni, dadi e fibbie nel sistema di supporto sono una misura importante per garantire il funzionamento stabile a lungo termine del sistema di supporto. Nelle aree ad alta velocità del vento, i carichi del vento possono causare un'ulteriore pressione sul sistema di supporto, causando l'allentamento o la deformazione delle parti di connessione, quindi è necessario controllare regolarmente lo stato di fissaggio di queste parti per prevenire i rischi di sicurezza causati dall'allenamento.

3. Problemi di accumulo di pulizia e polvere

Sebbene la funzione principale del sistema di montaggio fotovoltaico sia quella di supportare i moduli fotovoltaici, le lacune e i giunti tra il supporto e il pannello fotovoltaico possono anche diventare luoghi per l'accumulo di polvere. Soprattutto nelle aree aride e polverose, polvere e sporcizia si accumulano facilmente sulla superficie della staffa o tra la staffa e il modulo fotovoltaico, influenzando la circolazione dell'aria e la dissipazione del calore del sistema fotovoltaico e quindi influenzando l'efficienza di generazione di energia del pannello fotovoltaico.

Pulire regolarmente il sistema di staffa e l'ambiente circostante non solo può migliorare l'efficienza della generazione di energia del sistema fotovoltaico, ma anche impedire allo sporco di erodere il materiale della staffa. Durante il processo di pulizia, si dovrebbe prestare particolare attenzione a non danneggiare lo strato anticorrosivo della staffa ed evitare di utilizzare strumenti troppo ruvidi o agenti di pulizia. La pulizia regolare è particolarmente importante in alcuni ambienti caldi o polverosi.

4. Ispezione preventiva e manutenzione

Un altro aspetto importante della manutenzione regolare dei sistemi di staffa fotovoltaica è condurre ispezioni preventive. I sistemi di staffa fotovoltaica sono generalmente un investimento a lungo termine, di solito con una vita progettuale di 25 anni o anche più a lungo. Pertanto, è più economico ed efficiente rilevare potenziali problemi e ripararli in tempo che eseguire riparazioni su larga scala dopo gravi guasti.

Ad esempio, la resistenza al vento delle staffe fotovoltaiche è un fattore chiave nella progettazione del sistema. All'aumentare del tempo di utilizzo, la resistenza del vento della staffa può essere danneggiata. Controllare regolarmente la stabilità generale della staffa, specialmente dopo tempeste e forti venti, per verificare se la staffa è allentata o danneggiata per garantire che i moduli fotovoltaici possano rimanere stabili in condizioni meteorologiche avverse.

Inoltre, il dispositivo di regolazione angolare della staffa, la connessione tra la staffa e il tetto e il fondamento della staffa devono essere controllati regolarmente. Scoprendo in anticipo potenziali problemi nel sistema di parentesi, il tasso di fallimento nel funzionamento del sistema può essere effettivamente ridotto e l'affidabilità complessiva del sistema fotovoltaico può essere migliorata.

5. Design di terremoto e resistenza alla neve del sistema di staffa

Nelle aree con gravi terremoti o accumulo di neve, la resistenza al terremoto e la resistenza alla neve del sistema di staffa sono particolarmente importanti. Nel tempo, il sistema di staffa fotovoltaica del tetto può essere deformato a causa dei terremoti o della pressione della neve, specialmente nelle aree montuose o nelle alte latitudini, dove la pressione della neve può influenzare gradualmente il sistema di staffa.

Controllare regolarmente la resistenza del terremoto e la resistenza alla neve della staffa può effettivamente evitare danni alla staffa causata da neve o terremoti. In alcune aree di neve elevate, si dovrebbe prestare particolare attenzione all'area di contatto tra la staffa e il tetto per prevenire la deformazione o il danno della staffa a causa dell'eccessiva neve o ghiaccio. Soprattutto per i tetti di piastrelle tradizionali e i tetti in metallo, il sistema di staffa deve essere controllato regolarmente per garantire che possa resistere ai carichi in varie condizioni climatiche.

6. Miglioramento del sistema e aggiornamento della tecnologia

Con il progresso della tecnologia del settore fotovoltaico, i nuovi sistemi di parentesi emergono costantemente con una migliore ottimizzazione strutturale e maggiori prestazioni di sicurezza. Durante la manutenzione regolare, è anche possibile considerare aggiornamenti tecnici o miglioramenti ai vecchi sistemi di parentesi. Ad esempio, i componenti di rinforzo resistenti al vento o resistenti alla neve possono essere aggiunti al sistema di staffa originale o nuovi materiali possono essere utilizzati per sostituire il sistema di staffa originale per migliorare la stabilità generale e la durata del sistema.

Durante la manutenzione regolare, le prestazioni del sistema di staffa possono essere valutate e la staffa può essere aggiornata e rinnovata in modo tempestivo in combinazione con gli attuali sviluppi tecnologici. Ciò non può solo prolungare la durata del sistema fotovoltaico, ma anche migliorare l'efficienza della generazione di energia del sistema e migliorare ulteriormente i benefici economici complessivi del sistema di generazione di energia fotovoltaica.

7. Ciclo di manutenzione e standard di implementazione

Il ciclo di manutenzione del sistema di staffa fotovoltaica varia a seconda della regione, dell'ambiente e della progettazione del sistema. In generale, per i sistemi di staffa fotovoltaica in ambienti generali, un'ispezione e una manutenzione completi una volta all'anno è un ciclo comune. In ambienti speciali come venti forti, neve pesante e alta umidità, potrebbe essere necessario abbreviare il ciclo di manutenzione della staffa. La frequenza e il contenuto specifico di manutenzione devono essere determinati in base alle condizioni effettive e all'ambiente di utilizzo del sistema.
